新発売となったSpedixのGS45 4in1 ESCですが、ESCに刻印されている表記に間違いがあります。
必ずご確認頂くよう、お願い致します。

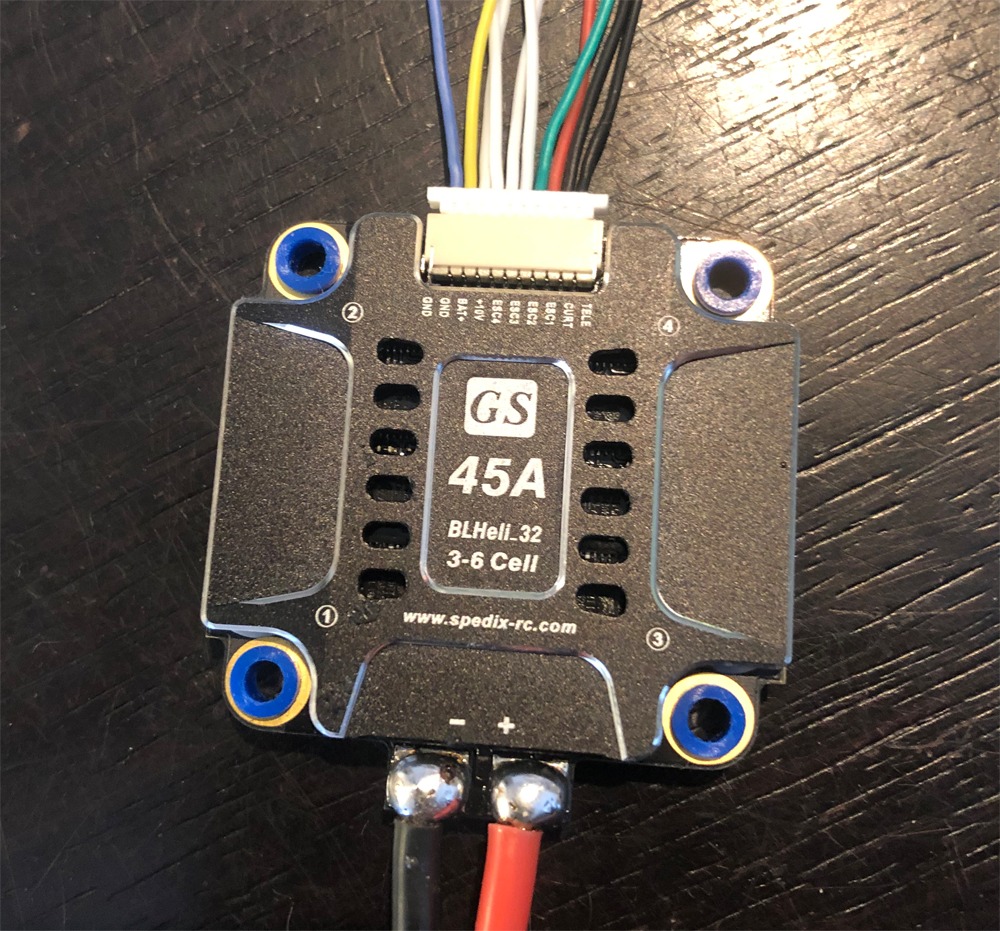

商品のマニュアルと異なり、ヒートシンクに刻印されている各接続のワイヤー順が、全て逆になっております。

刻印は左から
GND
GND
BAT+
+10V
ESC4
ESC3
ESC2
ESC1
CURRENT
TELEMETRY
と表示されておりますが、正しくは全て逆の順番となります。
刻印通りに接続してしまうと、ESCまたはFCや他のパーツ類がショートして燃えてしまう可能性がございます。危険ですので、必ずテスター等で出力が間違っていなか確認の上、各ワイヤーを接続下さい。
BAT+はバッテリーと直接繋がっておりますので、そのままの電圧が出力されます。
+10VはBECによって10Vに降圧されて出力されます。

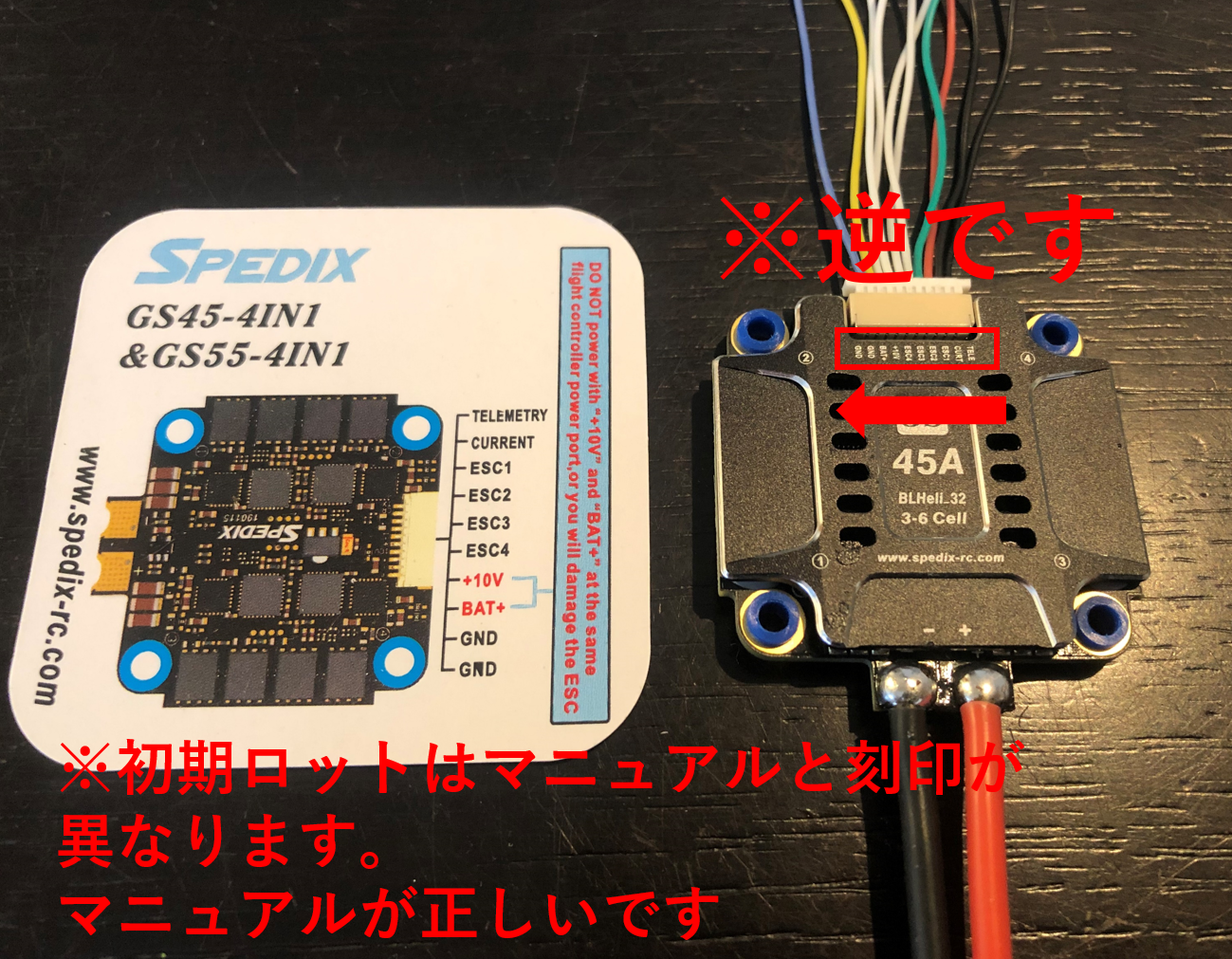

正しくは、上記写真の場合、左から
TELEMETRY
CURRENT
ESC1
ESC2
ESC3
ESC4
+10V
BAT+
GND
GND
が正しい接続方法となります。
マニュアルの写真にはヒートシンクが載っていない写真なので、勘違いしやすいですが、
マニュアルが正しいので、合わせてご確認下さい。

ESCの番号、①、②、③、④の位置は正しいので問題ありません。
以上、ご確認頂いた上で、FCへの接続を行って下さい。
よろしくお願い致します。
